耐熱ベローズ伸縮管

配管の熱膨張を吸収するベローズ

設計温度700℃に耐えるために内筒を内筒を耐熱用の310Sと断熱材(セラミックファイバー)と断熱材を保護するための金網(310S)を使用しています。
バネ定数 63.8 N/mm

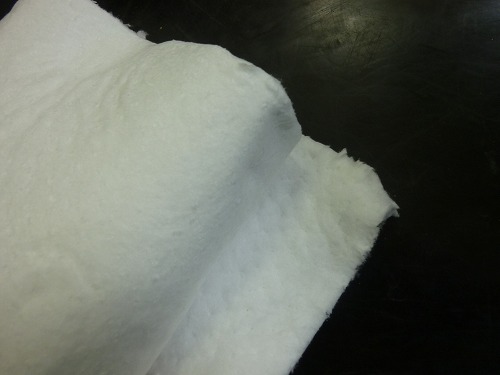

断熱材 セラミックファイバー

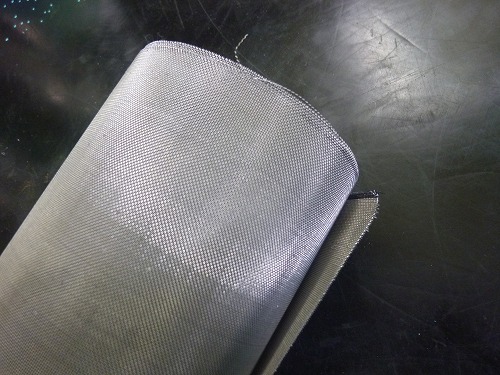

 耐熱用310S製金網

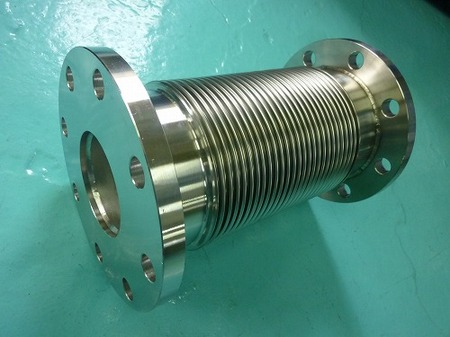

耐熱ベローズ伸縮管
材質 ベローズ材質 SUS316L 内筒 SUS310S 金網SUS310S
